Wednesday, November 18, 2020

Menghubungkan Arduino UNO dengan Komputer

Setelah mengenal Board Arduino, hal lain yang perlu diketahui adalah bagaimana memasukkan logic kedalam IC atau bagaimana melakukan programming. Untuk dapat memprogram Board Arduino, perlu software untuk melakukan programming dan menghubungkannya dengan PC atau laprop.

Arduino sudah menyediakan IDE yang cukup mudah dipakai. Untuk download IDE silakan kunjungi website resmi Arduino : https://www.arduino.cc/en/software

Setelah selesai mendownload IDE Arduino, lalu lakukan installasi,

Berikutnya adalah menghubungkan Arduino Uno dengan PC atau Laptop untuk Windows7, Vista, or XP:
  • Hubungkan board Arduino Uno, tunggu windows untuk melakukan driver installation. kalau gagal.
  • Buka control panel windows, lalu buka device manager.
  • Cari Ports (COM & LPT), disana ada port "rduino UNO (COMxx)", click kanan dan pilih "Update Driver Software" option.
    Lalu pilih "Browse my computer for Driver software" option.cari driver file dengan nama "arduino.inf", di folder "Drivers". Folder dapat ditemukan ditempat instal software IDE Arduino.
  • Windows akan menyelesaikan instalasi driver.

Arduino Uno sudah terhubung dengan PC atau laptop. Sekarang dapat mencoba 1 program example yang sudah disediakan untuk memastikan semuanya sudah berjalan, yaitu Blink.
























Setelah sketch terbuka pada windows software Arduino, pilih tipe board Arduino, dalam hal ini adalah Arduino Uno
























Setelah board dipilih, pilih Port yang menghubungkan PC atau laptop dengan Arduino. Lalu tekan tombol Upload pada menu bar diatas.





Setelah program terupload, terlihat di area notifikasi. Maka LED 13 dari Arduino Board akan berkedip-kedip dengan interval 1 second.

Dalam hitungan menit sudah bisa melakukan interfacing terhadap microcontroller dan bisa mencoba program lainnya.



Program Lampu Lalu Lintas Dengan Arduino

Untuk membuat Program Lampu lalu lintas, maka komponen yang diperlukan adalah sebagai berikut.

  • Breadboard
  • LED merah, kuning dan hijau
  • 3x Resistor 150 ohm
  • Kabel jumper

Rangkaian atau Skema












Sketch Lampu Lalu Lintas

// Project 3 - Traffic Lights
int ledDelay = 5000; // delay in between changes
int redPin = 10;
int yellowPin = 9;
int greenPin = 8;


void setup() {
  pinMode(redPin, OUTPUT);
  pinMode(yellowPin, OUTPUT);
  pinMode(greenPin, OUTPUT);
}

void loop() {
  digitalWrite(redPin, HIGH); // turn the red light on
  delay(ledDelay); // wait 5 seconds

  digitalWrite(yellowPin, HIGH); // turn on yellow
  delay(2000); // wait 2 seconds


  digitalWrite(greenPin, HIGH); // turn green on
  digitalWrite(redPin, LOW); // turn red off
  digitalWrite(yellowPin, LOW); // turn yellow off
  delay(ledDelay); // wait ledDelay milliseconds
  digitalWrite(yellowPin, HIGH); // turn yellow on
  digitalWrite(greenPin, LOW); // turn green off
  delay(2000); // wait 2 seconds



  digitalWrite(yellowPin, LOW); // turn yellow off

  // now our loop repeats
}



Logika programnya seperti ini:
  • nyalakan lampu merah, tunggu 5 detik
  • nyalakan lampu kuning, tunggu 2 detik
  • nyalakan lampu hijau, matikan lampu merah dan kuning lalu tunggu 5 detik
  • nyalakan lampu kuning, matikan lampu hijau, tunggu 2 detik.
  • matikan lampu kuning, dan program kembali ke awal fungsi loop()

Contoh Program Sederhana Arduino



Project Arduino Sederhana LED Blink atau Lampu Berkelip

Proyek yang sederhana namun cukup membuka pengertian akan akses pin pada Arduino Uno Board.

Led Blink, program akan mengakses pin 10 dan memerintahkan arduino untuk mengulang blink led. Dengan contoh proyek ini, maka dapat dipelajari beberapa dasar-dasar elektronik dan sketch programming Arduino.


Hal yang diperlukan

Skema

Catatan
Karena tahap mempelajari arduino dari nol, jadi dishare juga yang  hal-hal yang mungkin terlihat simple bagi para expert. Warna kabel jumper tidak harus sesuai gambar, namun untuk kebiasaan yang baik, usahakan untuk positif gunakan warna merah, untuk ground gunakan hitam. Lubang pada breadboard pun tidak masalah, bisa memasang di lubang yang mana saja. Yang harus betul-betul diperhatikan adalah hubungan antar komponen dan pin pada arduino, harus sesuai gambar.

Sketch

// Project 1 - LED Flasher
int ledPin = 10;


void setup() {
  pinMode(ledPin, OUTPUT);
}


void loop() {
  digitalWrite(ledPin, HIGH);
  delay(1000);
  digitalWrite(ledPin, LOW);
  delay(1000);
}


setelah sketch diketik, tekan tombol verivy, bila tidak ada error, tekan tombol upload.

Pembahasan Sketch

// Project 1 - LED Flasher
Ini adalah komentar baris yang berguna untuk dokumentasi program, kompiler akan mengabaikan bagian ini. Baris komentar berguna bagi programmer agar bisa mengerti maksud program.

int ledPin = 10;
Inisialisasi variable, dalam hal ini inisialisasi variable bernama ledPin dengan type data integer dan nilai 10.

void setup() {
  pinMode(ledPin, OUTPUT);
}

Setiap sketch arduino wajib memiliki fungsi setup() dan loop().  Fungsi setup() dipanggil hanya sekali saat pertama kali program berjalan. Fungsi setup() biasanya tempat untuk men-setup hal-hal umum agar program siap dijalankan, seperti setup pin modes, setting serial baud rates, dan lainnya.

Pada sketch Led Blink, fungsi setup hanya memiliki 1 baris perintah yaitu

pinMode(ledPin, OUTPUT);

pinMode fungsi yang berguna untuk memberitahu arduino bahwa pin pada board akan digunakan sebagai input atau output.Dalam baris program diatas,  kita memberitahu arduino untuk menset pin 10 (nilai ledPin adalah 10) sebagai OUTPUT.

void loop() {
  digitalWrite(ledPin, HIGH);
  delay(1000);
  digitalWrite(ledPin, LOW);
  delay(1000);
}


Fungsi loop() function adalah program utama yang dipanggil secara continue selama arduino menyala (dialiri power). Setiap perintah dalam fungsi loop() akan dipanggil satu persatu sampai perintah terakhir dalam blok loop dicapai, lalu Arduino akan kembali ke awal perintah di blok fungsi loop(), sampai Arduino dimatikan atau tombol reset ditekan.

Dalam contoh proyek ini Arduino akan menyalakan led, menunggu selama 1 detik, lalu mematikan led, lalu menunggu 1 detik. Urutan perintah ini akan diulang terus menerus sampai arduino dimatikan atau direset.

Pengenalan Arduino

Arduino adalah pengendali mikro single-board yang bersifat open-source, diturunkan dari Wiring platform, dirancang untuk memudahkan penggunaan elektronik dalam berbagai bidang. Hardwarenya memiliki prosesor Atmel AVR dan software-nya memiliki bahasa pemrograman tersendiri. Banyak pemula yang belajar mengenal robotika dan elektronika lewat Arduino karena mudah dipelajari. Tapi tidak hanya pemula, para hobbyist atau profesional pun senang mengembangkan aplikasi elektronik menggunakan Arduino. Bahasa yang dipakai dalam Arduino bukan assembler yang relatif sulit, tetapi bahasa C yang disederhanakan dengan bantuan pustaka-pustaka (libraries) Arduino. Arduino juga menyederhanakan proses bekerja dengan mikrokontroler, sekaligus menawarkan berbagai macam kelebihan antara lain:

* Murah – Papan ( perangkat keras )

Arduino biasanya dijual relatif murah ( antara 125ribu hingga 400ribuan rupiah ) dibandingkan dengan platform mikrokontroler pro lainnya. Jika ingin lebih murah lagi, tentu bisa dibuat sendiri dan itu sangat mungkin sekali karena semua sumber daya untuk membuat sendiri Arduino tersedia lengkap di website Arduino bahkan di website-website komunitas Arduino lainnya. Tidak hanya cocok untuk Windows, namun juga cocok bekerja di Linux.

* Sederhana dan mudah pemrogramannya

– Perlu diketahui bahwa lingkungan pemrograman di Arduino mudah digunakan untuk pemula, maupun cukup fleksibel bagi yang sudah tingkat lanjut.

* Perangkat lunaknya Open Source

– Perangkat lunak Arduino IDE dipublikasikan sebagai Open Source, tersedia bagi para pemrogram berpengalaman untuk pengembangan lebih lanjut. Bahasanya bisa dikembangkan lebih lanjut melalui pustaka-pustaka C++ yang berbasis pada Bahasa C untuk AVR.

* Perangkat kerasnya Open Source

– Perangkat keras Arduino berbasis mikrokontroler ATMEGA8, ATMEGA168, ATMEGA328 dan ATMEGA1280 ( yang terbaru ATMEGA2560 ). Dengan demikian siapa saja bisa membuatnya perangkat keras Arduino ini, apalagi bootloader tersedia langsung dari perangkat lunak Arduino IDE-nya. Bisa juga menggunakan breadoard untuk membuat perangkat Arduino beserta periferal-periferal lain yang dibutuhkan.

KELEBIHAN ARDUINO

Tidak perlu perangkat chip programmer karena didalamnya sudah ada bootloadder yang akan menangani upload program dari komputer.
Sudah memiliki sarana komunikasi USB, Sehingga pengguna laptop yang tidak memiliki port serial/RS323 bisa menggunakannya.
Memiliki modul siap pakai ( Shield ) yang bisa ditancapkan pada board arduino. Contohnya shield GPS, Ethernet,dll.

SOKET USB
Soket USB adalah soket kabel USB yang disambungkan ke komputer atau laptop. Yang berfungsi untuk mengirimkan program ke arduino dan juga sebagai port komunikasi serial.

INPUT/OUTPUT DIGITAL DAN INPUT ANALOG
Input/output digital atau digital pin adalah pin pin untuk menghubungkan arduino dengan komponen atau rangkaian digital. misalnya jika ingin membuat LED berkedip, LED tersebut bisa dipasang pada salah satu pin input atau output digital dan ground. komponen lain yang menghasilkan output digital atau menerima input digital bisa disambungkan ke pin pin ini. Input analog atau analog pin adalah pin pin yang berfungsi untuk menerima sinyal dari komponen atau rangkaian analog. contohnya , potensiometer, sensor suhu, sensor cahaya, dll.

CATU DAYA
pin pin catu daya adalah pin yang memberikan tegangan untuk komponen atau rangkaian yang dihubungkan dengan arduino. Pada bagian catu daya ini pin Vin dan Reset. Vin digunakan untuk memberikan tegangan langsung kepada arduino tanpa melalui tegangan pada USB atau adaptor, sedangkan Reset adalah pin untuk memberikan sinyal reset melalui tombol atau rangkaian eksternal.

Baterai / Adaptor
Soket baterai atau adaptor digunakan untuk menyuplai arduino dengan tegangan dari baterai/adaptor 9V pada saat arduino sedang tidak disambungkan ke komputer. Jika arduino sedang disambungkan ke komputer dengan USB, Arduino mendapatkan suplai tegangan dari USB, Jika tidak perlu memasang baterai/adaptor pada saat memprogram arduino.

Papan Arduino





Apa yang ada di papan Arduino?

Ada banyak jenis papan Arduino yang dapat digunakan untuk tujuan yang berbeda. Beberapa papan terlihat sedikit berbeda dari yang di bawah ini, tetapi sebagian besar Arduino memiliki mayoritas komponen yang sama:



















Power (USB / Barrel Jack)

Setiap papan Arduino membutuhkan cara untuk terhubung ke sumber daya. Arduino UNO dapat diaktifkan dari kabel USB yang berasal dari komputer atau catu daya dinding (seperti ini) yang diakhiri dengan jack barel. Pada gambar di atas koneksi USB berlabel (1) dan jack laras diberi label (2).


CATATAN:

JANGAN gunakan catu daya yang lebih besar dari 20 Volt karena akan mengalahkan dan atau karenanya bisa menghancurkan Arduino. Tegangan yang disarankan untuk sebagian besar model Arduino adalah antara 6 dan 12 Volt.


Pin (5V, 3.3V, GND, Analog, Digital, PWM, AREF)

Pin pada Arduino adalah tempat di mana menghubungkan kabel untuk membangun sirkuit  mungkin bersamaan dengan papan tempat memotong dan beberapa kawat. Biasanya memiliki 'header' plastik hitam yang memungkinkan untuk hanya memasukkan kabel tepat ke papan. Arduino memiliki beberapa jenis pin, yang masing-masing dilabeli di papan dan digunakan untuk fungsi yang berbeda.

GND (3): Singkatan dari 'Ground'. Ada beberapa pin GND di Arduino, yang salah satunya dapat digunakan untuk menghubungkan ke sirkuit.

5V (4) & 3.3V (5): Seperti yang diduga, pin 5V memasok daya 5 volt, dan pin 3,3V memasok daya 3,3 volt. Sebagian besar komponen sederhana yang digunakan dengan Arduino berjalan dengan gembira dari 5 atau 3,3 volt.

Digital (7): Di seberang pin analog adalah pin digital (0 hingga 13 pada UNO). Pin ini dapat digunakan untuk input digital ( jika tombol ditekan ) dan output digital ( menyalakan daya LED).

PWM (8): perhatikan tilde (~) di sebelah beberapa pin digital (3, 5, 6, 9, 10, dan 11 pada UNO). Pin ini bertindak sebagai pin digital normal, tetapi juga dapat digunakan untuk sesuatu yang disebut Pulse-Width Modulation (PWM). untuk saat ini, anggap pin ini mampu mensimulasikan output analog ( seperti memudarkan LED masuk dan keluar ).

AREF (9): Singkatan dari Referensi Analog. Sebagian besar waktu Anda dapat meninggalkan pin ini sendirian. Kadang-kadang digunakan untuk mengatur tegangan referensi eksternal (antara 0 dan 5 Volts) sebagai batas atas untuk pin input analog.

Tombol Atur ulang

Sama seperti Nintendo asli, Arduino memiliki tombol reset (10). Menekannya untuk sementara akan menghubungkan pin reset ke ground dan me-restart kode yang dimuat pada Arduino. Ini bisa sangat berguna jika kode tidak berulang, tetapi ingin mengujinya berulang kali. Berbeda dengan Nintendo yang asli, meniup Arduino biasanya tidak memperbaiki masalah.

Indikator Daya LED

Tepat di bawah dan di sebelah kanan kata "UNO" di papan sirkuit, ada LED kecil di sebelah kata 'ON' (11). LED ini akan menyala setiap kali dicolokkan Arduino ke sumber listrik. Jika lampu ini tidak menyala, ada kemungkinan besar ada sesuatu yang salah. Saatnya memeriksa ulang sirkuit


LED TX RX

TX adalah kependekan dari pengiriman, RX adalah kependekan dari penerimaan. Tanda-tanda ini muncul sedikit di elektronik untuk menunjukkan pin yang bertanggung jawab untuk komunikasi serial. Dalam kasus, ada dua tempat di Arduino UNO di mana TX dan RX muncul - sekali dengan pin digital 0 dan 1, dan kedua kalinya di sebelah TX dan LED indikator RX (12). LED ini akan memberi beberapa indikasi visual yang bagus setiap kali Arduino menerima atau mentransmisikan data ( seperti ketika  memuat program baru ke papan tulis ).

IC utama

Benda hitam dengan semua kaki logam adalah IC, atau Integrated Circuit (13). Anggap saja sebagai otak Arduino. IC utama pada Arduino sedikit berbeda dari jenis papan ke jenis papan, tetapi biasanya dari garis ATmega IC dari perusahaan ATMEL. Ini bisa menjadi penting, karena mungkin perlu mengetahui jenis IC ( bersama dengan jenis papan ) sebelum memuat program baru dari perangkat lunak Arduino. Informasi ini biasanya dapat ditemukan secara tertulis di sisi atas IC.

Regulator tegangan

Regulator tegangan (14) sebenarnya bukan sesuatu yang dapat atau harus berinteraksi dengan Arduino. Tetapi berpotensi bermanfaat untuk mengetahui bahwa itu ada dan untuk apa itu. Regulator tegangan melakukan apa yang dikatakannya - ia mengontrol jumlah tegangan yang dibiarkan masuk ke papan Arduino. Anggap saja sebagai semacam penjaga gerbang; itu akan mengubah tegangan ekstra yang dapat membahayakan sirkuit. Tentu saja, ia memiliki batasnya, jadi jangan menghubungkan Arduino dengan apa pun yang lebih besar dari 20 volt.


Tips atau clue untuk mempelajari lebih dalam Dasar Program Arduino untuk Pemula , ada tigas tips berikut langkah-langkahnya :


1. Pelajari Mikrokontroller yang ada di papan Arduino, Karena ada banyak tipe mikrokontroller yang di gunakan Arduino, cobalah pelajari tipe ATMEGA328 , dan pelajari bagian-bagian bagaimana mikrokontroller tersebut bekerja , masih bingung bentuk ATMEGA328 .


2. Pelajari lebih dalam Papan Arduino Seperti yang sudah dijelaskan diatas, Belajar Dasar Program Arduino untuk pemula tidak cukup di jenis-jenis Arduino saja, papan (board) juga harus dipelajari lebih mendetail, coba pelajar memorinya konfigurasi pin I/O baik digital maupun analog, coba perhatikan gambar di bawah yang merupakan diagram Arduino




















3. Software Arduino , terutama cara memprogram arduino dalam bahasa C, mengupload program, dan pelajari bagian-bagian aplikasi Arduino IDE (Integrated development Environment) atau Skecth , Aplikasi tersebut akan memudahkan semua hal yang berhubungan dengan software arduino , aplikasi tersebut dapat anda download disitus webnya ,

https://www.arduino.cc/en/software




























Tuesday, November 10, 2020

Cara Sharing Scanner Pada Jaringan

Biasanya hardware yang bisa di share di jaringan lokal ( Local Area Network ) adalah printer. Yang menjadi pertanyaan adalah kalau scanner bagaimana, bisakah di share secara jaringan ? ternyata bisa dengan menggunakan bantuan tools BlindScanner namanya

Cara melakukannya, supaya bisa dipakai secara Jaringan adalah :

1. Download aplikasi BlindScanner :

     http://www.masterslabs.com/download/bs/bs.exe

2. Install BlindScanner di PC yang sudah terpasang Scanner sebagai server.

    yang harus diingat pada saat instalasi pilih "Install server"

3. Install BlindScanner di PC client, pilih "Install client"

4. Setelah instalasi selesai, sekarang pada BlindScanner yang ada di client

   Pada bagian Servers & scanners klik icon "server"

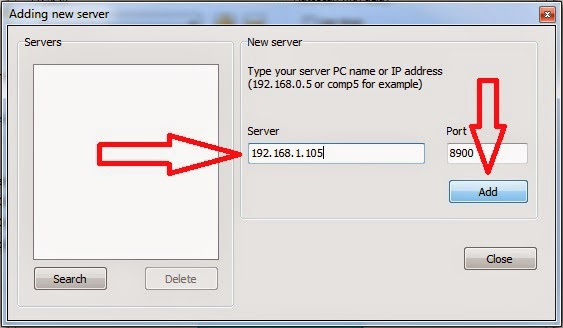

5. Lalu tulis pada kotak server IP address server scannernya.

   Pada bagian Portnya ketikkan "8900". Lalu klik Add. Setelah itu klik Close









6. Tunggu sebentar, maka akan muncul daftar scanner seperti gambar dibawah












7. Untuk settingnya terserah. Lalu untuk penempatan hasil scannya pada tempat "Destination folder & format" klik icon folder lalu pilih tempat mana yang akan dijadikan tempat tujuan hasil scan

8. Pilih format gambarnya (JPEG, PNG, dll)

9. Masukkan gambar di mesin scanner anda.

10. Lalu klik "Scan"

11. Tunggu beberapa saat. Setelah itu cek hasilnya di tempat yang telah anda tentukan tadi untuk menyimpannya, atau untuk mau melihat hasilnya bisa klik preview


Sunday, November 8, 2020

Cara Menghidupkan TNS dan Database Oracle

Menghidupkan TNS service

lsnrctl status;  -- cek status

lsnrctl start; -- menghidupkan

lsnrctl stop;  -- mematikan


Starting Up and Shutting Down

sqlplus sys as sysdba atau sqlplus / as sysdba

startup -- menyalakn database

kalau ada masalah : listerner : bloked

#shutdown abort

shutdown immediate


untuk menghidupkan EBS

sesuai kan dengan folder yang ada pada masing2 server

contoh :

192.168.2.214

u : oraprod

p : oraprod

masuk ke server linux dengan user dan password hak yang diberikan akses ke program


jika minta login app

u : sysadmin

p : sysadmin

yg dikasih tanda --

u : system

p : manager


bisa juga untuk login ke aplikasi ebs

u : apps

p : apps

untuk mengecek status server jalan apa ndak, sesuaikan dengan user dan password pada ebs

/u01/PROD/inst/apps/PROD_ifa-db/admin/scripts/adcmctl.sh status apps/apps


mematikan

/u01/PROD/inst/apps/PROD_ifa-db/admin/scripts/jtffmctl.sh stop

/u01/PROD/inst/apps/PROD_ifa-db/admin/scripts/adcmctl.sh stop apps/apps

/u01/PROD/inst/apps/PROD_ifa-db/admin/scripts/adoafmctl.sh stop

/u01/PROD/inst/apps/PROD_ifa-db/admin/scripts/adformsctl.sh stop

/u01/PROD/inst/apps/PROD_ifa-db/admin/scripts/adoacorectl.sh stop

/u01/PROD/inst/apps/PROD_ifa-db/admin/scripts/adapcctl.sh stop

/u01/PROD/inst/apps/PROD_ifa-db/admin/scripts/adalnctl.sh stop

/u01/PROD/inst/apps/PROD_ifa-db/admin/scripts/adopmnctl.sh stop


menghidupkan

/u01/PROD/inst/apps/PROD_ifa-db/admin/scripts/adopmnctl.sh start

/u01/PROD/inst/apps/PROD_ifa-db/admin/scripts/adalnctl.sh start

/u01/PROD/inst/apps/PROD_ifa-db/admin/scripts/adapcctl.sh start

/u01/PROD/inst/apps/PROD_ifa-db/admin/scripts/adoacorectl.sh start

/u01/PROD/inst/apps/PROD_ifa-db/admin/scripts/adformsctl.sh start

/u01/PROD/inst/apps/PROD_ifa-db/admin/scripts/adoafmctl.sh start

/u01/PROD/inst/apps/PROD_ifa-db/admin/scripts/adcmctl.sh start apps/apps

/u01/PROD/inst/apps/PROD_ifa-db/admin/scripts/jtffmctl.sh start



Cara Handle Error database Oracle tidak bisa startup - 2

 jika database di startup terjadi error

Fix ORA-03113: end-of-file on communication channel

[oracle@localhost ~]$ sqlplus / as sysdba

SQL> startup

ORACLE instance started.

Total System Global Area 4993982464 bytes

Fixed Size            2261808 bytes

Variable Size         1006636240 bytes

Database Buffers     3976200192 bytes

Redo Buffers            8884224 bytes

Database mounted.

ORA-03113: end-of-file on communication channel

Process ID: 4903

Session ID: 237 Serial number: 26032


maka solusi :

Cara Pertama :

[oracle@localhost ~]$ sqlplus / as sysdba

SQL> startup mount;

ORACLE instance started.

Total System Global Area 4993982464 bytes

Fixed Size            2261808 bytes

Variable Size         1006636240 bytes

Database Buffers     3976200192 bytes

Redo Buffers            8884224 bytes

Database mounted.


SQL> SELECT GROUP# FROM V$LOG;

    GROUP#

----------

     1

     3

     2


SQL> alter database clear unarchived logfile group 1;

Database altered.

SQL> alter database clear unarchived logfile group 2;

Database altered.

SQL> alter database clear unarchived logfile group 3;

Database altered.

SQL> shutdown immediate;

ORA-01109: database not open

Database dismounted.

ORACLE instance shut down.


SQL> startup

ORACLE instance started.


Total System Global Area 4993982464 bytes

Fixed Size            2261808 bytes

Variable Size         1006636240 bytes

Database Buffers     3976200192 bytes

Redo Buffers            8884224 bytes

Database mounted.

Database opened.


Cara Kedua :

[oracle@localhost ~]$ sqlplus /nolog

SQL> connect / as sysdba

Connected to an idle instance.

SQL> startup mount

ORACLE instance started.

Total System Global Area 4993982464 bytes

Fixed Size            2261808 bytes

Variable Size         1006636240 bytes

Database Buffers     3976200192 bytes

Redo Buffers            8884224 bytes

Database mounted.


Kita dapat meningkatkan db_recovery_file_dest_size saat ini, meningkat menjadi 100G dalam ini:

cara :

SQL> alter system set db_recovery_file_dest_size = 100G scope=both; System altered. Now, you can shutdown and startup again and that previous error should be gone. The proper fix is to get rid of the recovery files. You do that using RMAN [oracle@localhost ~]$ rman target / Recovery Manager: Release 11.2.0.4.0 - Production on Fri Aug 16 14:49:39 2019 Copyright (c) 1982, 2011, Oracle and/or its affiliates. All rights reserved. connected to target database: DB11G (DBID=432722608, not open) RMAN> backup archivelog all delete input; Starting backup at 16-AUG-19 using target database control file instead of recovery catalog allocated channel: ORA_DISK_1 channel ORA_DISK_1: SID=156 device type=DISK specification does not match any archived log in the repository backup cancelled because there are no files to backup Finished backup at 16-AUG-19 RMAN> exit

Recovery Manager selesai.

semua archive ruang akan dikosongkan, maka sekarang adalah mematikan dan memulai atau menghidupkan database


[oracle@jktdi009 ~]$ sqlplus / as sysdba

SQL> shutdown immediate;

ORA-01109: database not open

Database dismounted.

ORACLE instance shut down.

SQL> startup

ORACLE instance started.


Total System Global Area 4993982464 bytes

Fixed Size            2261808 bytes

Variable Size         1006636240 bytes

Database Buffers     3976200192 bytes

Redo Buffers            8884224 bytes

Database mounted.

Database opened.

Memunculkan Simbol & Emoji Pada OS Mac

  Memunculkan Simbol & Emoji  1. Buka aplikasi Pages / Notes pada Macbook. 2. Klik pada Menubar Edit --> Pilih Emoji and Symbols a...
